perintah Zoom | Pan

Sejauh ini tutorial telah berurusan dengan menggambar dan memodifikasi objek. This lesson will be a primer on how to move around in your drawing. Pelajaran ini akan menjadi primer tentang cara untuk bergerak dalam gambar Anda. With simple drawings like the assignments in Level 1 , you didn't have much need for moving around or zooming in your drawing. Dengan gambar sederhana seperti tugas di Level 1 , Anda tidak perlu banyak untuk memindahkan sekitar atau memperbesar gambar Anda. The more complex your drawing is, the more you will need to master the power of zooming and panning. Para Anda gambar yang lebih kompleks, semakin anda perlu untuk menguasai kekuatan zooming dan panning. Mastering these techniques will enable you to be more productive in your drawings and life will be better. Menguasai teknik ini akan memungkinkan anda untuk lebih produktif dalam gambar Anda dan kehidupan akan lebih baik.

EFFECTIVE ZOOMING CAN DRAMATICALLY INCREASE YOUR SPEED Zooming EFEKTIF bisa secara dramatis meningkatkan SPEED ANDA

One single command will give you the versatility to move around your drawing. Salah satu perintah tunggal akan memberikan Anda fleksibilitas untuk bergerak di sekitar gambar Anda. This is the ZOOM command. Another useful command is PAN . These are both quicker than using the scroll bars on the side of the drawing area, unless you have a very short distance to move your drawing (and can make your scroll bars obsolete and thereby create more drawing space).. Ini adalah perintah ZOOM.. Berguna Perintah lain adalah PAN ini keduanya lebih cepat daripada dengan menggunakan scroll bar di sisi area gambar, kecuali Anda memiliki jarak yang sangat pendek untuk memindahkan gambar Anda (dan dapat membuat Anda scroll bar usang dan dengan demikian menciptakan ruang gambar lagi) ..
Start the Zoom command by typing Z <ENTER> . When you do this, you will see the following options on the command line: Jalankan perintah Zoom dengan mengetik <ENTER> Z baris. Ketika Anda melakukan ini, Anda akan lihat berikut pilihan pada perintah:

Command: Z <ENTER> ZOOM Perintah: Z <ENTER> ZOOM
Specify corner of window, enter a scale factor (nX or nXP), or Tentukan sudut jendela, masukkan faktor skala (NX atau NXP), atau
[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: [Semua / Center / Dynamic / extent / Sebelumnya / Scale / Window / Obyek] time> <real:

Remember that to invoke any option, just type the capital letter of your choice. Ingat bahwa untuk memanggil opsi, cukup ketik huruf pilihan Anda. (eg: type: E <ENTER> for "zoom extents". The default is "Realtime" which you invoke by pressing <ENTER> . One by one, here are the options available to you. These icons are available on the View ribbon under the Navigate Tool Panel (Misalnya: ketik: E <ENTER> untuk "zoom ekstensi" The. Default adalah "Realtime" yang anda memanggil menekan oleh Lihat <ENTER>. Satu per satu, berikut adalah pilihan yang tersedia pita untuk Anda. Semua ikon ini akan tersedia di bawah Panel Alat Navigasi

COMMAND OPTION PERINTAH OPSI	ICON ICON	DESCRIPTION URAIAN
Zoom E xtents Zoom E xtents		This option will display all the graphics that are contained in the drawing (referred to as the drawing extents ) with the largest image possible. Pilihan ini akan menampilkan semua grafis yang terkandung dalam gambar (disebut sebagai luasan gambar) dengan gambar terbesar mungkin.
Zoom W indow Zoom W indow		This option (also a 'hidden' default) prompts the user to pick two corners of a box on the existing view in order to enlarge that area to fill the display. Opsi ini (juga merupakan 'tersembunyi' default) meminta pengguna untuk memilih dua sudut kotak pada tampilan yang ada dalam rangka untuk memperbesar daerah itu untuk mengisi layar.
Zoom P revious Zoom P revious		This option restores the displayed view prior to the current one. Opsi ini akan mengembalikan tampilan yang ditampilkan sebelum yang sekarang. For the purpose of this option, up to 10 views are saved so that the last ten views can be recalled. Untuk tujuan pilihan ini, sampai dengan 10 pandangan disimpan sehingga pandangan sepuluh terakhir dapat ingat. This option includes every time you use the scroll bar, which is one reason to avoid the scroll bars for panning a lot in your drawing. Pilihan ini mencakup setiap kali Anda menggunakan scroll bar, yang merupakan salah satu alasan untuk menghindari scroll bar untuk panning banyak dalam gambar Anda.
Zoom Zoom R ealtime R ealtime		Zoom Realtime provides interactive zooming capability. Pressing <ENTER> (after entering zoom) on the command line automatically places you in Realtime mode. Zoom Realtime menyediakan kemampuan zooming modus interaktif. Menekan <ENTER> (setelah memasukkan zoom) pada perintah baris otomatis tempat Anda Realtime dalam. Hold the left mouse button down at the midpoint of the drawing and move the cursor vertically to the top (positive direction) of the window to zoom in up to 100% (2x magnification). Hold the left mouse button down at the midpoint of the drawing and move the cursor vertically to the bottom (negative direction) of the window to zoom out to100% (.5x magnification). You cannot zoom out beyond the extents of the current view. Tahan tombol kiri mouse ke bawah pada titik tengah gambar dan menggerakkan kursor vertikal ke atas) atas positif (arah jendela untuk memperbesar hingga 100% (2x perbesaran). Tahan tombol kiri mouse ke bawah pada titik tengah menggambar dan menggerakkan kursor vertikal ke atas) bawah negatif (arah jendela untuk memperkecil to100% (5 x perbesaran). Anda tidak dapat memperkecil luar extent dari tampilan yang aktif. When you release the pick button, zooming stops. You can release the pick button, move the cursor to another location in the drawing, and then press the pick button again and continue zooming from that location. Bila Anda melepas tombol memilih, zooming berhenti. Anda dapat melepaskan tombol memilih, pindahkan kursor ke lokasi lain dalam gambar, kemudian tekan tombol memilih lagi dan terus zooming dari lokasi itu. To exit Realtime Zoom mode, press <ENTER> or (ESC). Untuk keluar dari modus Realtime Zoom, <ENTER> tekan atau (ESC).
Zoom A ll Zoom A ll		This option causes AutoCAD to display the whole drawing as far as its drawing limits or drawing extents (whichever is the greater of the two). Pilihan ini menyebabkan AutoCAD untuk menampilkan gambar secara keseluruhan sejauh batas gambar atau extent gambar (mana yang lebih besar dari dua).
Zoom D ynamic Zoom D ynamic		This is a very useful ZOOM option once it is understood. It permits very quick movement around the drawing. Once selected, this option redraws the graphics area of the screen and displays two rectangles. The larger box shows the extents of the current drawing. Ini adalah pilihan yang berguna ZOOM sangat setelah dipahami.. Hal ini memungkinkan gerakan yang sangat cepat di sekitar gambar Setelah dipilih, pilihan ini redraws daerah grafis dari layar dan menampilkan dua persegi panjang. Kotak menunjukkan luasan yang lebih besar dari gambar saat ini. The smaller box shows the current view with an "X" in the middle. Kotak kecil menunjukkan tampilan yang aktif dengan "X" di tengah. This moves with the mouse. Ini bergerak dengan mouse. This view box should be positioned so that its lower left corner is at the lower left corner of the view required. Kotak tampilan harus diposisikan sehingga sudut yang kiri lebih rendah di sudut kiri bawah tampilan yang dibutuhkan. By pressing the left button on the mouse, the "X" is replaced by an "> " pointing to the right side of the view box. Dengan menekan tombol kiri pada mouse, "X" diganti oleh ">" menunjuk ke sisi kanan kotak tampilan. This allows you to change the magnification. Hal ini memungkinkan Anda untuk mengubah pembesaran. As the mouse is moved, the view box shrinks and expands so that the size of the required view can be set. Sebagai mouse digerakkan, kotak melihat menyusut dan mengembang sehingga ukuran tampilan yang diperlukan dapat diatur. The left mouse button toggles between PAN "X" and ZOOM "> " mode so that fine adjustments can be achieved. Matikan tombol kiri mouse antara PAN "X" dan ZOOM ">" mode pengaturan yang bagus sehingga dapat dicapai. When the view required has been selected, press <ENTER> or right click to cause AutoCAD to display it. Ketika tampilan yang diperlukan telah dipilih, tekan <ENTER> atau klik kanan menyebabkan AutoCAD untuk menampilkannya.
Zoom S cale S Zoom skala		This is a 'hidden' default option. Ini adalah 'tersembunyi' pilihan default. You do not have to type "S" to choose this option. It simply requires the entry of a number that represents a magnification factor. Anda tidak harus mengetikkan "S" untuk memilih opsi ini. Ini hanya memerlukan masuknya angka yang merupakan faktor pembesaran. Note that the factor is applied to the entire drawing (as defined by the drawing's limits). Numbers less than 1 will reduce the displayed size of the drawing, while numbers greater than 1 will enlarge it. Perhatikan bahwa faktor diterapkan untuk seluruh gambar (seperti yang didefinisikan dengan menggambar's membatasi). Angka kurang dari 1 akan mengurangi ukuran gambar yang ditampilkan, sementara jumlah yang lebih besar dari 1 akan memperbesar itu. If "X" is inserted after the number (eg. 0.8x) then the factor is applied to the current view . Jika "X" dimasukkan setelah nomor (misalnya 0.8x) maka faktor tersebut diterapkan untuk tampilan yang aktif. If "XP" is inserted after the scale factor, then the view is scaled relative to paper space. Jika "XP" dimasukkan setelah faktor skala, maka skala tampilan adalah relatif terhadap ruang kertas. This is useful for zooming a view within a paper space viewport to a specific scale, for example, "1/48XP" will produce a view of model space at a scale of ¼" = 1' relative to paper space. Ini berguna untuk zoom tampilan dalam viewport ruang kertas dengan skala tertentu, misalnya, "1/48XP" akan menghasilkan pemandangan ruang model pada skala ¼ "= kertas ruang relatif terhadap '1.
Zoom C enter Zoom C masukkan		This option requires two things: a point that is to be the center of the new display and a value to be its new height in drawing units . Opsi ini membutuhkan dua hal: titik yang menjadi pusat dari tampilan baru dan nilai yang akan tinggi baru dalam menggambar unit. The existing height is the default for the new height to allow for panning across the drawing. Tinggi yang ada adalah default untuk tinggi baru untuk memungkinkan panning di gambar. If the new height value is followed by "X" (eg. 2x), then it is taken as a magnification factor relative to the current height. Jika nilai tinggi baru diikuti dengan "X" (misalnya 2x), maka diambil sebagai faktor pembesaran relatif terhadap ketinggian saat ini. If followed by "XP", then it is taken as a scale factor relative to paper space and can be used for scaling the contents of paper space viewports. Jika diikuti dengan "XP", maka diambil sebagai faktor skala relatif ke ruang kertas dan dapat digunakan untuk skala isi viewports ruang kertas.
Aerial View command: DSVIEWER Aerial View perintah: DSVIEWER	None Tak satupun	Aerial View is a zooming tool that displays a view of the drawing in a separate window so that you can quickly move to that area. Aerial View alat zoom yang menampilkan tampilan gambar dalam jendela terpisah sehingga Anda dapat dengan cepat pindah ke daerah itu. If you keep the Aerial View window open as you work, you can zoom and pan without choosing a menu option or entering a command. Jika Anda menjaga Aerial View window terbuka saat Anda bekerja, Anda dapat memperbesar dan pan tanpa memilih pilihan menu atau memasukkan perintah. You can change the view by creating a new view box in the Aerial View window. Anda dapat mengubah tampilan dengan membuat kotak pandangan baru di jendela View Aerial. To zoom in to the drawing, make the view box smaller by left clicking a rectangle. To zoom out of the drawing, make the view box larger. Untuk memperbesar gambar, membuat kotak tampilan yang lebih kecil dengan mengklik kiri persegi panjang. Untuk memperkecil gambar, membuat kotak tampilan yang lebih besar. As you zoom in or out of the drawing, a real-time view of the current zoom location is displayed in the graphics area. Saat Anda memperbesar atau memperkecil gambar, a-waktu lihat sebenarnya dari lokasi zoom saat ditampilkan di daerah grafis. The screenshot shows how the view box looks. screenshot menunjukkan bagaimana tampilan kotak terlihat. Right click in the box and you can move the box to where you want to zoom to. Klik kanan dalam kotak dan Anda dapat memindahkan kotak ke mana Anda ingin zoom untuk.
Zoom Zoom O bject O bject		This option asks you to select an object or objects, then press <ENTER> and the screen will zoom to those objects only. Pilihan ini meminta Anda untuk memilih suatu objek atau benda, kemudian tekan <ENTER> dan layar akan zoom untuk obyek-obyek saja. This is great for when you want to work on object. Ini bagus untuk ketika Anda ingin bekerja pada obyek.
Zoom In Perbesar		Clicking this icon will zoom in to the drawing by about 50%. Mengklik ikon ini akan memperbesar gambar sekitar 50%. This option is only available as an icon and cannot be invoked by the command line. Pilihan ini hanya tersedia sebagai ikon dan tidak dapat dipanggil dengan baris perintah.
Zoom Out Zoom Out		Similar to 'Zoom In' - this icon will zoom out of your drawing and allow you to see about 50% more of your drawing space. Mirip dengan 'Zoom In' - ikon ini akan memperkecil gambar Anda dan memungkinkan Anda untuk melihat 50% lebih banyak tentang ruang gambar Anda.
Mouse Scroll Geser mouse	No Icon No Icon	If you have a scrolling wheel on your mouse, you can use it to zoom in and out of your drawing. Jika Anda memiliki roda scrolling pada mouse Anda, Anda dapat menggunakannya untuk memperbesar dan memperkecil gambar Anda. Scroll towards you to zoom out and away from you to zoom in. You have the option to change the amount of zoom per wheel click with the Zoomfactor system variable . Gulir ke arah Anda untuk memperkecil dan jauh dari Anda untuk memperbesar masuk Anda memiliki pilihan untuk mengubah jumlah zoom per klik roda dengan Zoomfactor variabel sistem . Keep in mind that you will zoom in and out using your mouse location as a 'center point'. Perlu diingat bahwa Anda akan memperbesar dan lokasi dengan menggunakan mouse anda sebagai 'titik pusat' a.
PAN PAN		Panning allows you to quickly move around the drawing area at the same magnification you currently have set. Panning cepat memungkinkan Anda untuk bergerak di sekitar area gambar pada perbesaran yang sama telah anda set. Type in PAN (or P ) <ENTER> and a hand will appear on the screen. Left click and hold to move around your drawing. Ketik PAN (atau P) <ENTER> dan tangan akan muncul di layar. Klik kiri dan tahan untuk bergerak di sekitar gambar Anda.

As you can see there are quite a few options. Seperti yang Anda lihat ada cukup beberapa pilihan. To begin with I would strongly recommend getting really good at these 3: Untuk mulai dengan saya sangat akan merekomendasikan mendapatkan benar-benar baik pada saat-3:

Use the Zoom > Extents whenever you want to see all objects. Gunakan Zoom extent> setiap kali Anda ingin melihat semua objek.
Use the Zoom > Window option to 'close-in' on one area. Gunakan Zoom> pilihan Window 'ke' close-in pada satu area.
Use the Zoom > Previous option to return to where you were. Gunakan> Sebelumnya Zoom opsi untuk kembali ke mana kau berada.

I generally use them in conjunction with each other. Saya biasanya menggunakannya bersama dengan satu sama lain. I'll do a zoom extents to see what state the drawing is at, then perform a Zoom Window to get to the area I need to work in, then do a Zoom Extents when I am done in that area. Aku akan melakukan zoom extent untuk melihat apa negara berada pada gambar, kemudian melakukan Window Zoom untuk sampai ke daerah saya perlu untuk bekerja di, kemudian melakukan extent Zoom ketika saya selesai di daerah itu. In between, I may need to use a combination of Zoom Window and Zoom Previous. Di antara, saya mungkin perlu menggunakan kombinasi Zoom Zoom Window dan Previous.

Object Properties

Sekarang bahwa Anda telah belajar bagaimana menggambar objek dan memodifikasi mereka menggunakan perintah khusus, Anda perlu tahu lebih banyak cara untuk mengubah sifat-sifat suatu objek. For instance, you may have made a spelling mistake in your text. Misalnya, Anda mungkin telah membuat kesalahan ejaan dalam teks Anda. You could erase it and re-create it, or you could double-click on it and just correct the error. Anda dapat menghapusnya dan menciptakan kembali, atau Anda bisa klik dua kali di atasnya dan hanya memperbaiki kesalahan. Maybe you drew something on the wrong layer? Mungkin Anda menggambar sesuatu pada lapisan yang salah? This process is an extremely important tool to help you with your CAD work. Proses ini merupakan alat yang sangat penting untuk membantu Anda dengan bekerja CAD Anda.

DON'T REDRAW AN OBJECT - CHANGE ITS PROPERTIES JANGAN redraw OBYEK AN - Ganti PROPERTI ITS

There are a few ways to change, or view an objects properties. Ada beberapa cara untuk mengubah, atau melihat suatu properti objek. First is by using the PROPERTIES command. Pertama adalah dengan menggunakan perintah SIFAT.

Command Perintah	Keystroke Keystroke	Icon Ikon	Location Lokasi	Result Hasil
Properties Properties	PROPERTIES / PROPERTI / PR / CTRL+1 PR / CTRL +1	No Icon No Icon	Home > Pr operties Home> Pr operties	Displays the properties of the object in the Properties Palette Menampilkan properti obyek di Palette Properties
Match Properties Match Properties	MATCHPROP / MATCHPROP / PAINTER Pelukis		Home > Clipboard > M atch Properties Home> Clipboard> M atch Properties	Copies the properties from one object to another Salinan properti dari satu objek ke yang lain

The method is quite easy and also the most complete way of viewing properties. Metode ini cukup mudah dan juga cara yang paling lengkap dalam memandang sifat.

Draw a line from ( any point ) to ( any point ) and press <ENTER> . Menarik garis dari (titik manapun) untuk (titik) dan <ENTER> tekan. This is only time I will not tell you to use specific co-ordinates. :) Ini hanya kali aku tidak akan memberitahu Anda untuk menggunakan tertentu koordinat:.)

Now select the object by clicking on it and pick the properties icon. Sekarang pilih objek dengan mengkliknya dan memilih ikon properti. Once you do this, you should see the properties palette appear showing everything that makes that line what it is. Setelah Anda melakukan ini, Anda akan melihat sifat palet muncul memperlihatkan segala sesuatu yang membuat bahwa garis apa itu.

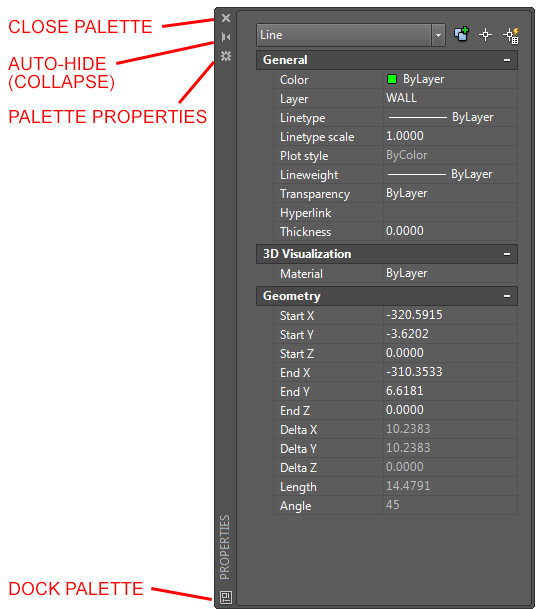

What you see here is the complete palette. Apa yang Anda lihat di sini adalah palet lengkap. Before you look at the properties, take a moment to examine the palette itself. Sebelum anda melihat properti, luangkan waktu untuk menguji palet sendiri. These are new to later versions of AutoCAD. Ini adalah versi baru dari AutoCAD. Since it takes up a large amount of the screen, you have the option to either close it completely ('X' at the top) or collapse or hide the palette (below the X) for future reference. Karena memakan sejumlah besar layar, Anda memiliki pilihan untuk menutup sepenuhnya ('X' di bagian atas) atau runtuh atau menyembunyikan palet (di bawah X) untuk referensi di masa mendatang. You can also dock a palette to the side of the screen. Anda juga dapat dermaga palet ke sisi layar. Try the buttons out and then continue reading. Coba tombol keluar dan kemudian lanjutkan membaca.

Now look at the properties as displayed in the palette. Sekarang lihat pada properti seperti yang ditampilkan dalam palet. At the top are the 'General' properties - these are common to all AutoCAD objects (they all have them). Di bagian atas adalah properti dari 'Umum' - ini adalah umum untuk semua objek AutoCAD (mereka semua memiliki mereka). You will see that one endpoint of the line is shown as the "Start X" and "Start Y" points (X,Y point). Anda akan melihat bahwa salah satu titik akhir garis adalah ditampilkan sebagai "Start X" dan "Mulai Y" poin (X, Y titik). If you want to change the location of the X co-ordinate for the Start point, pick in the text area, type a number and press (ENTER). Jika Anda ingin mengubah lokasi X koordinasi untuk jalur Start, pilih di area teks, ketikkan nomor dan tekan (ENTER). You also have the option of picking new X co-ordinate with the small icon shown above. Anda juga memiliki pilihan untuk memilih baru X koordinasi dengan ikon kecil yang ditunjukkan di atas.

Apakah terlihat bagus di palet. Hapus baris pertama, menarik garis yang lain dan kemudian menampilkan baris baru properti tersebut. You should see different numbers. Anda akan melihat nomor yang berbeda.

Now erase the line and draw a circle . Sekarang menghapus baris dan menggambar lingkaran. Display the properties and you will see different fields. Menampilkan properti dan Anda akan melihat berbagai bidang. You will see that the the Start X point has been changed to "Center X". Anda akan melihat bahwa titik Start X telah diubah menjadi "Center X". The properties displayed are specific to the object you have selected. Sifat-sifat yang ditampilkan khusus untuk objek yang telah Anda pilih.

Now draw a line next to the circle. Sekarang menggambar garis di samping lingkaran. Select both by clicking on one, and then the other. Pilih kedua dengan mengklik pada salah, dan kemudian yang lain. Now display the properties by selecting the icon. Sekarang menampilkan properti dengan memilih ikon. You will now see a much short list of properties. Anda sekarang akan melihat daftar singkat banyak sifat. This short list will include properties that are common to both objects, such as layer, color, etc. Daftar singkat ini akan mencakup properti yang sama untuk kedua objek, seperti lapisan, warna, dll

Now try something different. Sekarang coba sesuatu yang berbeda. Erase everything and close the Properties palette. Menghapus semua dan tutup Properties palette. Draw a circle and then select it. Menggambar lingkaran dan kemudian memilihnya. Right click on the screen and choose the Properties option at the bottom of the list as shown below: Klik kanan pada layar dan pilih opsi Properties di bagian bawah dari daftar seperti terlihat di bawah:

You'll see the same palette appear - in the same space where you closed it. Anda akan melihat palet yang sama muncul - di ruang yang sama di mana Anda menutupnya. You also have the choice of selecting Quick Properties the same way. Anda juga memiliki pilihan untuk memilih Quick Properties dengan cara yang sama. If you do, this is the smaller palette that you will see (handy on smaller monitors). Jika Anda melakukannya, ini adalah palet kecil bahwa Anda akan melihat (berguna pada monitor yang lebih kecil).

Object Snap Tracking

Sekarang Anda baru saja melihat bagaimana Anda dapat menemukan jarak dari titik dan mengukur secara akurat, tetapi bagaimana jika Anda ingin menemukan titik-titik tertentu berdasarkan objek diambil sebelumnya? You can use Osnaps, but they don't always find the point you need. Anda dapat menggunakan Osnaps, tetapi mereka tidak selalu menemukan titik yang Anda butuhkan.

Consider that you want to draw a circle in the middle of a rectangle like the example below: Pertimbangkan bahwa Anda ingin menggambar sebuah lingkaran di tengah persegi panjang seperti contoh di bawah ini:

In the olden days, you would have drawn a line from opposite corners of the rectangle to find the middle, then snapped to the midpoint of that line for the circle's center point, drawn the circle and then erased the reference line. Pada hari-hari dahulu, Anda akan ditarik garis dari sudut yang berlawanan persegi panjang untuk menemukan tengah, kemudian tersentak titik tengah dari garis untuk titik-tengah lingkaran, ditarik lingkaran dan kemudian menghapus garis referensi.

Now you can use object snap tracking . Sekarang Anda dapat menggunakan snap objek pelacakan. This is a way of finding reference points and drawing from them. Ini adalah cara untuk menemukan titik referensi dan gambar dari mereka. To do this exercise, make sure that your Midpoint Osnap is on. Untuk melakukan latihan ini, pastikan bahwa Anda Midpoint Osnap aktif.

Draw a RECTANGLE from 0,0 to 4,3 Draw PERSEGI PANJANG dari 0,0 sampai 4,3

Make sure that the Object Snap Tracking and Osnap button are depressed. Pastikan bahwa Object Snap Tracking dan tombol Osnap mengalami depresi.

Start the CIRCLE command. Jalankan perintah CIRCLE.

Move your cursor over the midpoint of the bottom line of the rectangle. Pindahkan kursor di atas titik tengah dari garis bawah persegi panjang. You should see a light dotted line project vertically through your cursor. Anda akan melihat garis putus-putus proyek cahaya vertikal melalui kursor Anda. Now more your cursor to the midpoint of the right vertical line of the rectangle. Sekarang, lebih kursor ke titik tengah dari garis vertikal kanan persegi panjang. As you move your cursor towards the center of the rectangle, you should see the 2 dotted lines cross. Ketika Anda memindahkan kursor ke tengah persegi panjang, anda akan melihat 2 garis putus-putus lintas. It should look like this: Seharusnya terlihat seperti ini:

Once you see both lines, you can pick and the center point will be exact center of the rectangle. Setelah Anda melihat kedua saluran, Anda dapat memilih dan titik pusat akan menjadi pusat tepat persegi panjang. Give your circle a radius of 1". Berikan lingkaran radius 1 ".

Dynamic Input

Now it's time to put all these concepts together and combine them with on-screen help that's called 'Dynamic Input'. Sekarang saatnya untuk meletakkan semua konsep-konsep ini bersama-sama dan menggabungkan mereka dengan bantuan di layar yang disebut 'Dynamic Input'. In older versions of AutoCAD, users relied solely on the command for information. Dalam versi AutoCAD, pengguna bergantung sepenuhnya pada perintah untuk informasi. Later versions of AutoCAD added Dynamic Input to put a user's keystrokes in the drawing area near their cursor. Kemudian ditambahkan versi AutoCAD Dynamic Input untuk menempatkan keystrokes pengguna di daerah menggambar kursor dekat mereka.

Turn on Dynamic Input by clicking on the status bar (toggle with F12): Aktifkan Dynamic Input dengan mengklik pada status bar (beralih dengan F12):

Now when you draw, you will see all kinds of information on the screen. Sekarang ketika Anda menarik, Anda akan melihat semua jenis informasi di layar.

In this example, I have drawn a line starting at the midpoint of the bottom line going up 20.5 units (which I manually entered) at 135°. Dalam contoh ini, saya telah menarik garis dimulai dari titik tengah garis bawah naik 20,5 unit (yang saya dimasukkan secara manual) pada 135 °. Once I enter the distance, I can press the Tab key to switch over to the Degrees and enter a value there. Setelah saya masukkan kejauhan, aku bisa tekan tombol Tab untuk berpindah ke Derajat dan masukkan nilai di sana. I could also have typed @20.5<135 using relative co-ordinates. Saya juga bisa typed@20.5 <135 dengan menggunakan koordinat relatif. By default you are in the first field (length) - press the TAB button on your keyboard to be able to enter the angle. Secara default Anda berada di field pertama (panjang) - tekan tombol TAB pada keyboard Anda untuk dapat memasuki sudut.

If you are new to AutoCAD, I recommend turning this feature off as it takes your eyes off the command line (which will prompt you for information). Jika anda baru untuk AutoCAD, Saya sarankan mengubah fitur ini karena membutuhkan mata Anda dari baris perintah (yang akan meminta Anda untuk informasi).

To review, AutoCAD provides some nice tools to enhance your productivity. Untuk meninjau, AutoCAD menyediakan beberapa alat yang bagus untuk meningkatkan produktivitas Anda. Use them, master them, but don't forget the basic of inputting points. Gunakan mereka, menguasai mereka, tapi jangan lupa dasar memasukkan poin. Especially when you do 3D work, manual entry becomes valuable. Terutama ketika Anda melakukan 3D bekerja, entri manual menjadi berharga.

langkah-langkah menggunakan Layer

Hal pertama yang Anda ingin lakukan adalah membuat tiga lapisan. Lapisan yang digunakan untuk mengatur gambar. Imagine a large project for a high-rise tower. Bayangkan sebuah proyek besar untuk naik-menara tinggi. The designers would create layers for the electrical, plumbing, landscape and more. Para desainer akan menciptakan lapisan untuk, listrik, plumbing lansekap dan banyak lagi. It is necessary to control the drawing and turn some layers off and view only the ones you want. Hal ini diperlukan untuk mengontrol gambar dan mengubah beberapa lapisan luar dan melihat hanya yang Anda inginkan. This is one reason why layers are needed. Ini adalah salah satu alasan mengapa lapisan diperlukan. When you go on to use AutoCAD professionally, every drawing you deal with will have layers. Jika Anda pergi untuk menggunakan AutoCAD profesional, setiap gambar Anda menangani akan memiliki lapisan.

You will be creating a layer for the dimensions, one for the objects (lines that were drawn) and another for the text. Anda akan membuat sebuah lapisan untuk dimensi, satu untuk objek (garis yang ditarik) dan lain untuk teks. Start the LAYER command ( LA ). This will bring up the Layer Properties Manager Palette (shown below). We'll cover the things that are used in this lesson. Jalankan perintah LAPIS (LA).. Hal ini akan membawa pada Palette Layer Properties Manager (ditampilkan di bawah) Kita akan membahas hal-hal yang digunakan dalam pelajaran ini.

Looking at the Dialog Box, you will see a lot of information. Melihat Dialog Box, Anda akan melihat banyak informasi.

From left to right, this is what the columns are for (not everything is used in this level). Dari kiri ke kanan, ini adalah apa kolom adalah untuk (tidak semuanya digunakan dalam tingkat ini).

Status Status	This column has a green check to indicate the current layer (all new objects will be drawn on that layer). Kolom ini memiliki tanda centang hijau untuk menunjukkan lapisan saat ini (semua objek baru akan diambil pada lapisan itu). Double click here to make the layer current. Double klik di sini untuk membuat lapisan arus.
Name Nama	Give the layer a good, descriptive name (but not too long) Berikan lapisan nama, baik deskriptif (tetapi tidak terlalu lama)
On Pada	Turns the visibility of that layer on (visible) or off (invisible) Mengubah visibilitas lapisan bahwa pada (terlihat) atau nonaktifkan (tak terlihat)
Freeze Membekukan	Similar to 'On', but can be used in Viewports (later tutorial) Mirip dengan 'Aktif', namun dapat digunakan dalam viewports (kemudian tutorial)
Lock Kunci	Retain visibility, but disable modifying objects on the locked layer. Mempertahankan visibilitas, tetapi benda memodifikasi menonaktifkan pada lapisan terkunci.
Color Warna	Used to select the color for objects drawn on each layer Digunakan untuk memilih warna objek yang digambar pada setiap lapisan
Linetype Linetype	Used to select the linetype for objects drawn on each layer Digunakan untuk memilih linetype untuk objek yang digambar pada setiap lapisan
Lineweight Lineweight	Used to select the lineweight for objects drawn on each layer Digunakan untuk memilih lineweight untuk objek yang digambar pada setiap lapisan
Plot Style Plot Style	Plot styles are used to define how objects are plotted - this can be different from the properties described above. gaya Plot digunakan untuk menentukan bagaimana objek diplot - ini bisa berbeda dari sifat tersebut.
Plot Alur	Set the layer to either plot (on) or not (off) Mengatur lapisan baik plot (on) atau tidak (off)
New VP Freeze VP Baru Freeze	When on, it will freeze the selected layer in new viewports when they (viewports) are created Ketika, itu akan membekukan lapisan dipilih dalam viewports baru ketika mereka (viewports) diciptakan
Description Deskripsi	Use this to give a description to your layer system - very important when working with other users. Gunakan ini untuk memberikan gambaran untuk sistem layer Anda - sangat penting ketika bekerja dengan pengguna lain.

Now you have the dialog box on your screen, click the 'New' button Sekarang Anda memiliki kotak dialog pada layar anda, klik New 'tombol' . This will create a new layer and give you an opportunity to name it. akan. Hal ini membuat layer baru dan memberikan Anda kesempatan untuk nama itu. Name this layer TEXT . Click on the small box towards the right and select yellow for the color. Nama ini TEXT lapisan. Klik pada kotak kecil ke arah kanan dan kuning pilih untuk warna. Create another layer and call this one DIMS (for dimensions), and make its color red . Finally, create a third layer and call it OBJECT and make its color green . Buat layer lain dan menyebut satu meredup (untuk dimensi), dan membuat warna merah,. Akhirnya membuat lapisan ketiga dan menyebutnya OBYEK dan membuat hijau warnanya. You have just created three new layers in your drawing. Anda baru saja membuat tiga lapisan baru di gambar Anda. Highlight the TEXT layer and then press the 'Make Current' button Sorot layer TEXT, kemudian tekan tombol 'Buat Lancar' tombol . . This makes the TEXT layer current and anything you draw will be placed on that layer. Hal ini membuat lapisan TEXT saat ini dan apa pun yang Anda menggambar akan ditempatkan pada lapisan itu. Your Dialog box should look like the one above. kotak dialog Anda akan terlihat seperti di atas. If it does, press OK to close the dialog box. Jika tidak, tekan OK untuk menutup kotak dialog.

Now that you have your layers, select all your objects and then look for the layer tool panel. Sekarang bahwa Anda memiliki lapisan Anda, pilih semua benda Anda dan kemudian mencari panel alat lapisan. There is a droplist there with all of your layer names. Ada droplist di sana dengan semua nama layer Anda. With your objects selected, change the layer to OBJECT. Dengan benda-benda yang dipilih, mengubah lapisan untuk OBYEK. If all went well, your lines and circles will now be green and on the object layer. Jika semua berjalan dengan baik, garis dan lingkaran sekarang akan hijau dan pada lapisan objek.



cara membuat layer,Teks, dimensi, Skala

Perintah	Keystroke Keystroke	Icon Ikon	Location Lokasi	Result Hasil
Layer Lapisan	Layer / LA Layer / LA		Home > L ayers Home> L Ayers	Starts the Layer and Linetype property dialog box Mulai Layer dan linetype kotak dialog properti
Text Teks	Text Teks		Home > Annotate > Single Line Te x t Home> Anotasi Single Line Te> x t	Creates a single line of text Membuat satu baris teks
Dimension Dimensi	Dim Redup	Many Banyak	Home > Annotate > D imension > ( pick one ) Home> Anotasi> D imension> (pilih satu)	Dimensions previously drawn objects Dimensi sebelumnya yang dipakai objek
Scale Skala	Scale / SC Skala / SC		Home > M odify > Sca l e Home> M odify> l e SCA	Proportionately resizes (or scales) objects Proporsional mengubah ukuran (atau skala) obyek

perintah ARRAY

Lihatlah kotak dialog yang ditampilkan di bawah ini:

When confronting a new dialog box, I recommend that you look for what is needed from the TOP DOWN to the bottom. Ketika menghadapi kotak dialog baru, saya sarankan Anda mencari apa yang dibutuhkan dari TOP DOWN ke bawah. This is a great example. Ini adalah contoh yang bagus.

1. Choose the radio button for "Rectangular Array". This will array the object in a row/column arrangement. Pilih tombol radio untuk "Rectangular Array" pengaturan. Akan ini array objek dalam satu baris kolom /.
2. Next select the object you want to array, by picking on the button in the top right corner. Selanjutnya pilih objek yang ingin Anda array, dengan memilih pada tombol di sudut kanan atas. (Press enter when done) (Tekan enter bila dilakukan)
3. Enter the number of rows (going across the page) and column (running up and down the page). Masukkan jumlah baris (ketika melewati halaman) dan kolom (berjalan naik dan turun halaman).
4. Enter the Row offset. Masukkan Row offset. This is this from the bottom left of the original rectangle, to the bottom left of where the first copy will go. Hal ini ini dari kiri bawah persegi panjang asli, ke kiri bawah dimana salinan pertama akan pergi.
5. Enter the Column offset Masukkan Kolom offset
6. Pick the Preview button to see the array before committing. Pilih tombol Pratinjau untuk melihat array sebelum melakukan.

   Pick or press Esc to return to dialog or <Right-click to accept array>: Pilih atau tekan Esc untuk kembali ke dialog atau <Right-click untuk menerima array>:

If the array is correct (check the sample drawing), press right click. If you need to change anything, press the ESC button, make your changes in the dialog box and preview again. Jika array benar (periksa gambar sampel), tekan klik kanan.. Jika Anda perlu mengubah apa pun, tekan tombol ESC, Anda membuat perubahan di kotak dialog dan preview lagi

Now you are going to use the ARRAY (polar) command to create the shape in the top right corner of the assignment. Sekarang Anda akan menggunakan ARRAY (kutub) perintah untuk menciptakan bentuk di sudut kanan atas penugasan.

Start by making a CIRCLE with a center point of 7.5,5.5 and a diameter of 1.5 Next make a LINE from the center of the circle going 1" to the right (remember your relative input and Osnaps). Mulailah dengan membuat CIRCLE dengan titik pusat 7.5,5.5 dan diameter 1,5 Berikutnya membuat LINE dari pusat lingkaran akan 1 "ke kanan (ingat input relatif dan Osnaps).

Start the ARRAY command. When asked to select objects, pick the line you just drew. Jalankan perintah ARRAY. Ketika diminta untuk memilih objek, pilih line anda hanya menggambar.

langkah - langkah menggunakan Putar, Fillet, talang, Array

Mulailah dengan menggambar 10 horisontal "X 7" perbatasan dengan pojok kiri bawah pada 0,0
Draw Menggambar a rectangle 1" wide by 3" tall with the bottom left corner at .75,.75 persegi panjang 1 "lebar 3" tinggi dengan pojok kiri bawah di .75, .75
You are now going to rotate this rectangle 90° clockwise. Anda sekarang akan memutar persegi panjang ini 90 ° searah jarum jam.

Start the ROTATE command. AutoCAD asks you to select objects. Jalankan perintah PUTAR. AutoCAD meminta Anda untuk memilih objek. Select all parts of the rectangle and press <ENTER> . Pilih semua bagian dan tekan <ENTER> persegi panjang. Now you must indicate a ' base point '. Sekarang Anda harus menunjukkan 'basis' titik. Think of this as a pivot point around which the rectangle will rotate. Pikirkan hal ini sebagai titik pivot sekitar yang persegi panjang akan berputar. In this example, you want to select the bottom right corner ( remember to use your Osnap ). Once you've selected the base point, the command line shows rotation angle or [Reference]: This means that 'Rotation angle' is the default, so type in the angle you want to rotate the object. ini, misalnya anda ingin memilih bawah (sudut kanan ingat untuk menggunakan Osnap). Dalam Setelah Anda memilih titik dasar, baris perintah menunjukkan sudut rotasi atau [Referensi]: Ini berarti 'yang Rotasi' sudut default , ketik sudut yang Anda ingin memutar objek. Think about how AutoCAD measures angles . Looking at your rectangle and the one on the assignment sheet, you'll see that you want to rotate the rectangle clockwise or: -90 degrees. Pikirkan tentang bagaimana langkah-langkah AutoCAD sudut :. Melihat Anda di persegi panjang dan yang pada tugas lembar, Anda akan melihat bahwa Anda ingin memutar persegi panjang searah jarum jam atau -90 derajat. Enter that number and press <ENTER> . Masukkan itu dan tekan <ENTER> nomor.
Command: RO <ENTER> Perintah: <ENTER> RO
Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0 Lancar positif sudut di UCS: ANGDIR = ANGBASE berlawanan = 0
Select objects: Pilih objek: <Select the Rectangle> 1 found <select 1 Rectangle> ditemukan
Select objects: <ENTER> Pilih objek: <ENTER>
Specify base point: <PICK BOTTOM RIGHT CORNER OF THE RECTANGLE> Tentukan basis poin: <PICK HAK DASAR POJOK DARI RECTANGLE>
Specify rotation angle or [Reference]: -90 <ENTER> Tentukan sudut rotasi atau [Reference]: -90 <ENTER>

The rectangle is now been rotated -90 degrees from its original position. Persegi panjang sekarang telah diputar -90 derajat dari posisi semula. Picking different base points will give you different results. Undo the last command. Memilih titik pangkal yang berbeda akan memberikan hasil yang berbeda perintah. Undo terakhir. Try a few different combinations of base points and angles to see what results you get. Coba berbagai kombinasi beberapa titik pangkal dan sudut untuk melihat apa hasil yang Anda dapatkan. When you are done practicing, get the rectangle back to the position that it needs to be in. Setelah selesai berlatih, mendapatkan persegi panjang kembali ke posisi yang perlu masuk

Make a COPY of the rectangle 2" above the first one (remember your relative co-ordinates). Buatlah COPY persegi panjang 2 "di atas yang pertama (ingat keluarga anda koordinat).

Now you're going to modify the second rectangle so that it has rounded corners. Sekarang Anda akan memodifikasi persegi panjang kedua sehingga memiliki sudut bulat. Start the FILLET command. Look at the command line. Jalankan perintah fillet. Lihatlah baris perintah. It will look something like this: Ini akan terlihat seperti ini:

Command: F <ENTER> FILLET Perintah: F <ENTER> Fillet
Current settings: Mode = TRIM, Radius = 0.0000 Setelan: Mode = TRIM, Radius = 0.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: Pilih pertama objek atau [Undo / polyline / Radius / Trim / Multiple]:

AutoCAD first shows you what the current fillet radius is (0.0000) . This will be the last value that was used. AutoCAD pertama menunjukkan apa jari-jari fillet saat ini (0,0000). Ini akan menjadi nilai terakhir yang digunakan. Once it's changed, it will keep the new value in memory. Setelah itu diubah, itu akan menjaga nilai baru dalam memori. The next line shows you what options you have in this command. Baris berikutnya menunjukkan apa pilihan Anda miliki dalam perintah ini. Remember that the C apitol of each option selects that particular option. Ingat bahwa apitol C setiap opsi yang memilih pilihan tertentu. What you want to do is change the fillet radius to 3/8" (or .375). To do this you have to type R <ENTER> . When you type this AutoCAD will give the chance to enter a new fillet radius. At this point enter .375 and press <ENTER> . Apa yang ingin Anda lakukan adalah mengubah radius fillet untuk 3 / 8 "(atau 0,375). Untuk melakukan ini, Anda harus mengetikkan R <ENTER>. Bila Anda jenis ini AutoCAD akan memberikan kesempatan untuk memasuki radius fillet baru. Pada titik ini dan tekan masukkan 0,375 <ENTER>.

The fillet radius is now .375 (which is what you want). The default option is Select first object. Select the left side of the top rectangle (yes, the whole rectangle will highlight if you drew it as a rectangle). Jari-jari fillet sekarang 0,375 (yang adalah apa yang Anda inginkan).. Default Opsi pertama Pilih objek Pilih sisi kiri atas persegi panjang (ya, seluruh persegi panjang akan menyoroti jika Anda menarik sebagai persegi panjang). AutoCAD now asks you to select second object. Select the top line and AutoCAD will make a smooth round corner with a radius of .375. AutoCAD sekarang meminta Anda untuk memilih objek kedua. Pilih baris paling atas dan AutoCAD akan membuat sudut bulat halus dengan radius 0,375. AutoCAD automatically ends the command at this point. AutoCAD akan secara otomatis berakhir perintah pada saat ini.

Restart the FILLET command Restart perintah Fillet and do this to the remaining corners so that you have an object similar to the example. dan melakukan ini ke sudut-sudut yang tersisa sehingga Anda memiliki objek yang mirip dengan contoh.

BREAK TIME : The Fillet command is commonly used with a Zero radius. BREAK TIME: Perintah Fillet umumnya digunakan dengan radius Zero. This can sometimes be much quicker than trimming two lines that meet at endpoints. Hal ini dapat menjadi jauh lebih cepat daripada pemangkasan dua garis yang bertemu di titik akhir. To practice this, fillet this lines you made with round corners using a Zero radius. Untuk praktik ini, fillet baris ini Anda dibuat dengan sudut putaran menggunakan radius Zero.

Copy the first rectangle to a point 4-1/2" above. Now you will use the chamfer command to give this rectangle sharp, angled corners. Salin persegi panjang pertama ke titik 4-1/2 "di atas. Sekarang Anda akan menggunakan perintah talang untuk memberikan persegi panjang ini tajam, sudut miring.

Start the CHAMFER command. Jalankan perintah talang.

This is very similar to the fillet command. Hal ini sangat mirip dengan perintah fillet. You have several options available. Anda memiliki beberapa pilihan yang tersedia. Want you want is an even 45 degree angle 3/8" in from the corner. Like the fillet command, you first have to tell AutoCAD what distance you want. To do this, type D to select the Distance option. The command line now looks like this: Ingin yang Anda inginkan adalah genap 45 derajat sudut 3 / 8 "dalam dari sudut.. Seperti fillet perintah, pertama anda harus memberitahu AutoCAD apa jarak Anda Untuk inginkan. Melakukannya, ketik D untuk memilih Jarak opsi baris perintah yang sekarang terlihat seperti ini:

Specify first chamfer distance <0.5000>: .375 <ENTER> as your first distance.) The command line now asks for the second distance. Tentukan jarak pertama talang <0,5000>: <ENTER> sebagai Anda. Jarak pertama 0,375) Baris perintah sekarang meminta untuk jarak kedua. AutoCAD will automatically change the default of the second distance to match the distance you entered for the first. AutoCAD secara otomatis akan mengubah default jarak kedua untuk pertandingan jarak yang Anda masukkan untuk pertama kalinya.

Specify second chamfer distance <0.3750>: (Press <ENTER> to accept this) Tentukan jarak talang kedua <0,3750>: (Tekan <ENTER> untuk menerima ini)
You will then be asked to Select first line. The chamfer command works just like the fillet command. Anda kemudian akan diminta untuk Pilih baris pertama. Perintah talang bekerja seperti perintah fillet. Select the line on the left of the top rectangle. Pilih garis pada kiri atas persegi panjang. (Don't worry if the entire rectangle highlights.) When prompted to Select second line: select the top line. (Tidak khawatir jika seluruh menyoroti persegi panjang. Do) Jika diminta untuk Pilih baris kedua: pilih baris paling atas. You will now have a perfect sharp corner at a 45 degree angle 3/8" in from the corner. Do this to the rest of the corners. Anda sekarang akan memiliki sudut tajam yang sempurna di sudut 45 derajat 3 / 8 "dalam dari sudut. Lakukan ini ke seluruh sudut.
Look at the command line. Lihat pada baris perintah. It should look like this: Seharusnya terlihat seperti ini:
Command: CHA <ENTER> CHAMFER Command: CHA <ENTER> talang
(TRIM mode) Current chamfer Dist1 = 0.0000, Dist2 = 0.0000 (TRIM mode) talang kini Dist1 = 0,0000, Dist2 = 0.0000
Select first line or [Polyline/Distance/Angle/Trim/Method]: D <ENTER> Pilih baris pertama atau [polyline / Jarak Jauh / Angle / Trim / Cara]: D <ENTER>
Specify first chamfer distance <0.5000>: .375 <ENTER> Tentukan jarak talang pertama <0,5000>: 0,375 <ENTER>
<0.3750>: <ENTER> <0,3750>: <ENTER>
Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]: <select one side of the rectangle> Pilih baris pertama atau [Undo / polyline / Jarak Jauh / Angle / Trim / metode / Multiple]: <select satu sisi rectangle>
